เครื่องกลและประสิทธิภาพ

เครื่องกลช่วยให้ใช้แรงน้อยลงหรือเปลี่ยนทิศแรง แต่ต้องแลกกับระยะที่ออกแรง เครื่องจริงยังมีพลังงานส่วนหนึ่งที่ไม่ได้กลายเป็นงานที่เราต้องการ

พื้นฐานที่ใช้: งาน กำลัง สมดุลแรง และโมเมนต์ ตัวอย่างยกของด้วยอัตราเร็วคงตัว ไม่รวมช่วงเร่ง

เข้าใจเนื้อหาและเงื่อนไข

1. ผ่อนแรงได้ แต่ไม่ได้สร้างพลังงาน

• หลักการพื้นฐานของเครื่องกลอย่างง่าย (Simple Machines):

• บทบาทของเครื่องกล:
  • ช่วยผ่อนแรงในการทำงาน หรือช่วยเปลี่ยนทิศทางของแรงให้สะดวกขึ้น (เช่น คาน, รอก, พื้นเอียง, ล้อและเพลา, ลิ่ม, สกรู)
• กฎการอนุรักษ์พลังงานในเครื่องกลอุดมคติ:
  • หากไม่มีการสูญเสียพลังงานเนื่องจากแรงเสียดทานและไม่มีการสะสมพลังงาน งานที่ป้อนเข้าจะเท่ากับงานที่ส่งออกเสมอ: $$W_{\text{in}} = W_{\text{out}} \implies F_{\text{effort}} s_{\text{effort}} = F_{\text{load}} s_{\text{load}}$$
  • ข้อสรุปสำคัญ: หากเครื่องกลช่วยผ่อนแรงให้ออกแรงพยายามน้อยลง ($F_{\text{effort}} < F_{\text{load}}$) เราจะต้องออกแรงดึงเป็นระยะทางที่ยาวขึ้นตามสัดส่วน ($s_{\text{effort}} > s_{\text{load}}$) เครื่องกลจึงไม่สามารถสร้างพลังงานขึ้นมาเองได้ฟรี

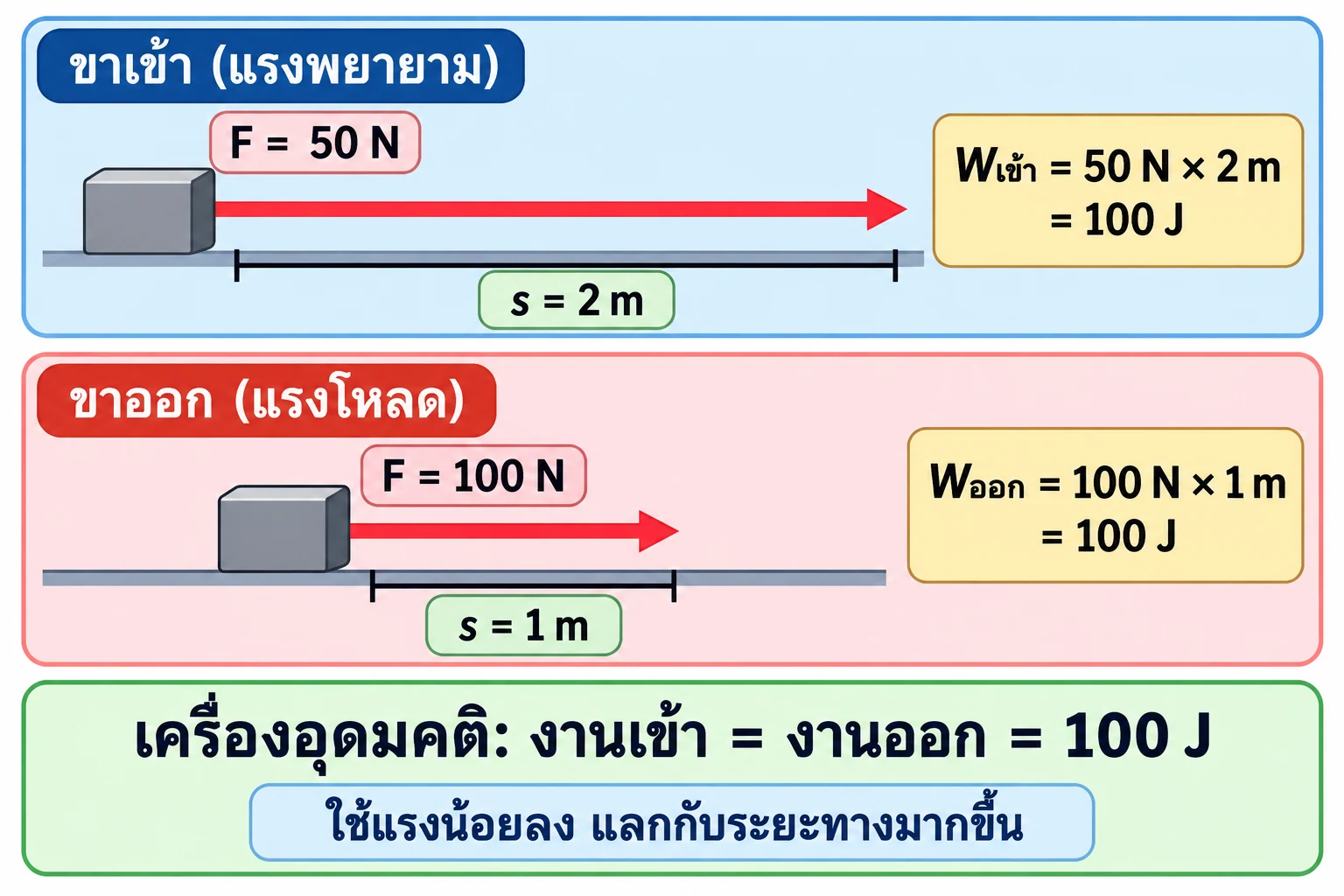

• จุดสังเกตสำคัญในภาพ:
  • ภาพรวมและสาระสำคัญ: ในเครื่องกลอุดมคติ งานที่ป้อนเข้า $50\,\mathrm{N} \times 2\,\mathrm{m} = 100\,\mathrm{J}$ มีค่าเท่ากับงานที่ได้ออก $100\,\mathrm{N} \times 1\,\mathrm{m} = 100\,\mathrm{J}$
  • ส่วนประกอบและสัญลักษณ์: ขาเข้า: แรงพยายาม $50\,\mathrm{N}$, ระยะทางเข้า $2\,\mathrm{m}$; ขาออก: แรงต้าน $100\,\mathrm{N}$, ระยะทางออก $1\,\mathrm{m}$; งานเข้า $=$ งานออก $= 100\,\mathrm{J}$
  • ข้อจำกัดและการนำไปใช้: การลดแรงพยายามลงครึ่งหนึ่งแลกมาด้วยการต้องออกแรงเป็นระยะทางเพิ่มขึ้นสองเท่า เครื่องกลจริงต้องสูญเสียพลังงานบางส่วน จึงต้องป้อนงานเข้ามากกว่างานที่ใช้ประโยชน์ได้จริง

2. การได้เปรียบเชิงกลกับอัตราส่วนระยะ

• นิยามและการเปรียบเทียบระหว่าง MA กับ VR:

• การได้เปรียบเชิงกลจริง (Mechanical Advantage: MA):
  • อัตราส่วนระหว่างแรงต้าน (โหลด) ต่อแรงพยายามจริง: $$\mathrm{MA} = \frac{F_{\text{load}}}{F_{\text{effort}}}$$
• อัตราส่วนความเร็วหรือระยะทาง (Velocity Ratio: VR):
  • อัตราส่วนทางเรขาคณิตระหว่างระยะทางของแรงพยายามต่อระยะทางของโหลด: $$\mathrm{VR} = \frac{s_{\text{effort}}}{s_{\text{load}}}$$
• การเปรียบเทียบระหว่างเครื่องกลอุดมคติกับเครื่องกลจริง:
  • ในเครื่องกลอุดมคติที่ไม่มีแรงเสียดทาน: $\mathrm{MA} = \mathrm{VR}$
  • ในเครื่องกลจริงที่มีแรงเสียดทาน: $\mathrm{MA} < \mathrm{VR}$
  • กรณี $\mathrm{MA} < 1$: เครื่องกลที่เสียเปรียบเชิงกลยังคงมีประโยชน์ เช่น ช่วยให้ปลายเคลื่อนที่ได้ระยะทางไกลขึ้นหรือเร็วกว่าเดิม

3. อ่านเครื่องกลจากโครงสร้าง

• การคำนวณเครื่องกลอย่างง่ายแต่ละประเภท:

• คาน (Lever):
  • สมดุลโมเมนต์รอบจุดหมุน (ไม่คิดน้ำหนักคาน): $F_{\text{effort}} l_{\text{effort}} = F_{\text{load}} l_{\text{load}}$ (หากคานมีน้ำหนัก ต้องคิดโมเมนต์ของน้ำหนักคานที่จุดศูนย์ถ่วงด้วย)
• ระบบรอก (Pulleys):
  • รอกเดี่ยวตายตัว (Fixed Pulley): ช่วยเปลี่ยนทิศทางของแรง $\mathrm{MA} = 1$
  • รอกเดี่ยวเคลื่อนที่ (Movable Pulley): เชือกสองเส้นช่วยพยุงน้ำหนัก $\mathrm{MA} = 2$
  • ชุดรอกพวง (Block and Tackle): ให้นับจำนวนเส้นเชือกที่ช่วยพยุงรอกชุดเคลื่อนที่ ($n$) จะได้ $F_{\text{effort}} = F_{\text{load}} / n$ และต้องดึงเชือกเป็นระยะทาง $s_{\text{effort}} = n \times s_{\text{load}}$
• พื้นเอียง (Inclined Plane):
  • ยกโหลดน้ำหนัก $mg$ ขึ้นสูง $h$ ผ่านระยะทางตามแนวลาด $L$: ได้ $\mathrm{MA} = \frac{L}{h} = \frac{1}{\sin\theta}$
• ล้อและเพลา (Wheel and Axle):
  • ออกแรงที่ขอบล้อรัศมี $R$ เพื่อยกโหลดที่เพลารัศมี $r$: ได้ $\mathrm{MA} = \frac{R}{r}$
• สกรูและลิ่ม (Screw and Wedge):
  • สกรู: หมุนรอบรัศมี $R$ หนึ่งรอบได้ระยะเคลื่อนตามแกนเท่ากับระยะพิตช์ $p$: ได้ $\mathrm{VR} = \frac{2\pi R}{p}$
  • ลิ่ม: เปลี่ยนแรงกดตามแนวเข้าเป็นแรงแยกด้านข้าง ต้องวิเคราะห์มุมและทิศทางของแรงตามรูปทรงจริง

4. ประสิทธิภาพวัดงานที่ใช้ประโยชน์ได้

• การประเมินประสิทธิภาพเชิงกล (Efficiency: $\eta$):

• สูตรคำนวณประสิทธิภาพ: $$\eta = \frac{W_{\text{useful,out}}}{W_{\text{in}}} \times 100\% = \frac{P_{\text{useful,out}}}{P_{\text{in}}} \times 100\%$$ หรือเขียนในรูปความสัมพันธ์ของ MA และ VR: $$\eta = \frac{\mathrm{MA}}{\mathrm{VR}} \times 100\%$$
• ตัวอย่างการคิดงานที่ใช้ประโยชน์:
  • งานที่ใช้ประโยชน์ในการยกของขึ้นสูง $h$ คือ $mgh$ หากป้อนงานเข้า $100\,\mathrm{J}$ แต่งานยกของได้จริง $80\,\mathrm{J}$ เครื่องกลจะมีประสิทธิภาพ $80\%$ ส่วนที่เหลือสูญเสียไปเป็นความร้อนและเสียง
  • ข้อจำกัดทางฟิสิกส์: เครื่องกลที่ไม่ได้รับพลังงานเสริมจากภายนอก จะมีประสิทธิภาพไม่เกิน $100\%$ เสมอ ($\eta \le 100\%$)
