โครงสร้างและสถานการณ์ประยุกต์

คาน ป้าย และโครงสร้างอยู่นิ่งได้เพราะแรงรองรับและแรงดึงจัดสมดุลทั้งการเลื่อนและการหมุน วิธีคิดที่ใช้ซ้ำได้คือกำหนดระบบ วาดแรงภายนอก ระบุตำแหน่งแรง แล้วเลือกจุดหมุนให้สมการสั้น

ต้องวาด FBD ของคานทั้งชิ้น แยกแรงปฏิกิริยาแนว x,y ที่บานพับ/รองรับ อ่านน้ำหนักของคานที่ศูนย์กลางมวล และกำหนดเครื่องหมายโมเมนต์

เข้าใจเนื้อหาและเงื่อนไข

1. แยกชนิดจุดรองรับก่อนวาดแรงปฏิกิริยา

• การจำแนกชนิดของจุดรองรับ (Supports) เพื่อกำหนดแรงปฏิกิริยาในโครงสร้าง:

• ลูกกลิ้งหรือพื้นเรียบลื่น (Roller / Smooth surface):
  • ปลดปล่อยการเคลื่อนที่ในแนวสัมผัส จึงให้แรงปฏิกิริยาได้เฉพาะใน แนวตั้งฉากกับพื้นผิว เพียงแรงเดียว ($N$)
• หมุดยึดหมุนได้ (Pin / Hinge):
  • ป้องกันการเลื่อนตำแหน่งในระนาบสองมิติ จึงมีแรงปฏิกิริยาที่ไม่ทราบค่าทั้งสองแกน ($R_x$ และ $R_y$) แต่ไม่ต้านทานการหมุน (โมเมนต์ต้านทานเป็นศูนย์ในแบบจำลองพิน)
• เชือกหรือสายเคเบิล (Cable / Rope):
  • ให้แรงตึงในแนวเส้นเชือกเพียงอย่างเดียว และทำหน้าที่ดึงออกจากโครงสร้างเท่านั้น ($T \ge 0$)
• ข้อห้ามสำคัญ: อย่าวาดแรงปฏิกิริยาเกินกว่าข้อจำกัดทางกายภาพจริงของจุดรองรับแต่ละชนิด

2. คานสม่ำเสมอมีน้ำหนักกระทำที่กึ่งกลาง

• ตำแหน่งการลงแรงน้ำหนักในโครงสร้าง:

• น้ำหนักของตัวคาน ($W_b$):
  • หากคานมีความสม่ำเสมอตลอดความยาว และอยู่ในสนามโน้มถ่วงคงที่ น้ำหนักของคาน $W_b = m_b g$ จะเสมือนกระทำที่ จุดกึ่งกลางของคาน พอดี
• น้ำหนักของสัมภาระหรือของบรรทุก:
  • กระทำลงในแนวดิ่ง ณ ตำแหน่งจริงที่วัตถุนั้นวางอยู่บนคาน
• การรวมแรงและหน่วย:
  • รวมแรงในแนวราบ ($\sum F_x = 0$), แนวดิ่ง ($\sum F_y = 0$), และผลรวมโมเมนต์ ($\sum \tau = 0$) เพื่อแก้หาแรงปฏิกิริยา
  • ข้อสังเกตหน่วย: โมเมนต์มีหน่วยเป็นนิวตัน-เมตร ($\mathrm{N\cdot m}$) แตกต่างจากหน่วยนิวตัน ($\mathrm{N}$) ของแรง

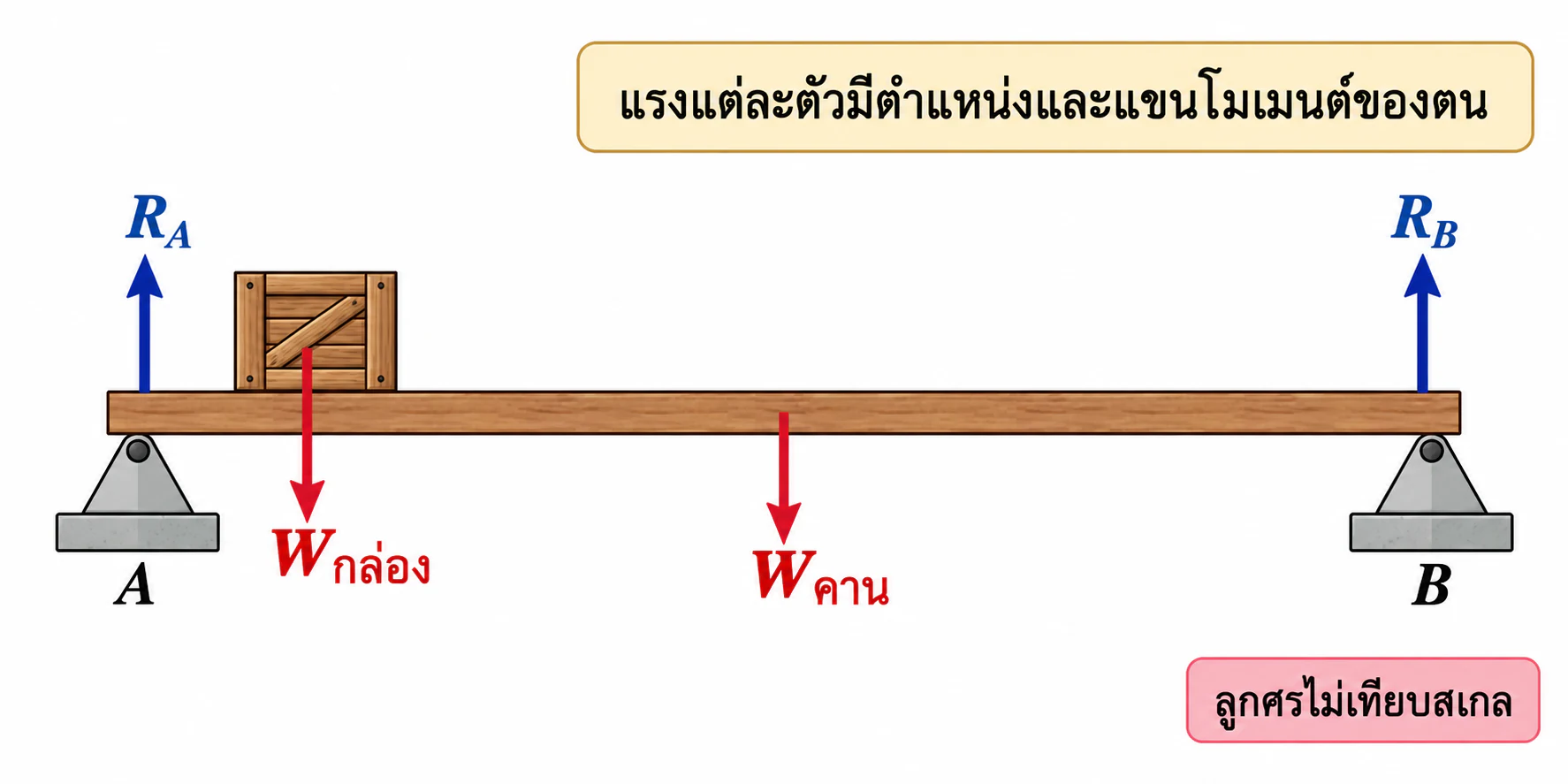

• จุดสังเกตสำคัญในภาพ:
  • ภาพรวมและสาระสำคัญ: คานแนวนอนวางตัวบนฐานรองรับที่จุด $A$ และ $B$ มีแรงปฏิกิริยา $R_A, R_B$ ชี้ขึ้น น้ำหนักกล่องกดลงใกล้จุด $A$ และน้ำหนักคานกดลงที่จุดกึ่งกลางคาน
  • ส่วนประกอบและสัญลักษณ์: ฐานรองรับ $A, B$, แรงปฏิกิริยา $R_A, R_B$, น้ำหนักกล่อง $W_{\text{กล่อง}}$, น้ำหนักคาน $W_{\text{คาน}}$
  • ข้อจำกัดและการนำไปใช้: แรงแต่ละแรงมีตำแหน่งกระทำและแขนของโมเมนต์เฉพาะตัว ต้องวัดระยะจากจุดหมุนเดียวกัน

3. เลือกสมการให้ตรงกับสิ่งที่ถามและตรวจแรงดึง

• ขั้นตอนการแก้สมการและการตรวจสอบความถูกต้อง:

• ลำดับการตั้งสมการ:
  • ควรเริ่มต้นด้วยการเทกโมเมนต์รอบจุดหมุดยึด (Pin) เพื่อกำจัดแรงปฏิกิริยาที่ไม่ทราบค่าที่จุดนั้นออกไป ทำให้แก้หาแรงภายนอกตัวอื่นได้ทันที
  • จากนั้นจึงใช้สมการสมดุลแรง $\sum F_x = 0$ และ $\sum F_y = 0$ หาแรงปฏิกิริยาที่เหลือ
• การตรวจสอบผลลัพธ์และความสมเหตุสมผล:
  • ตรวจสอบว่าทิศทางของแรงปฏิกิริยาสอดคล้องกับเครื่องหมายที่คำนวณได้
  • แรงตึงเชือก: ต้องมีค่าเป็นบวกเสมอ ($T \ge 0$) หากคำนวณได้ค่าติดลบ แสดงว่าเชือกหย่อนหรือแบบจำลองการรับแรงที่สมมติไว้ไม่ถูกต้องตามความเป็นจริง
