เสถียรภาพ

สมดุลบอกว่าวัตถุไม่มีแรงลัพธ์และโมเมนต์ลัพธ์ แต่ยังไม่บอกว่าถูกรบกวนเล็กน้อยแล้วจะกลับที่เดิม ล้มหนีออกไป หรืออยู่ตำแหน่งใหม่ได้ เสถียรภาพพิจารณาการตอบสนองหลังการเบี่ยงเบนเล็ก ๆ

ใช้แนวดิ่งของน้ำหนักผ่านศูนย์ถ่วงและพื้นที่รองรับได้; มองการเปลี่ยนระดับความสูง/พลังงานศักย์ของศูนย์มวลเมื่อวัตถุถูกเบี่ยงเล็กน้อย

เข้าใจเนื้อหาและเงื่อนไข

1. เสถียรภาพสามแบบดูผลหลังรบกวนเล็กน้อย

• การจำแนกสถานะสมดุลตามพฤติกรรมหลังถูกรบกวน:

• สมดุลเสถียร (Stable Equilibrium):
  • เมื่อวัตถุถูกรบกวนให้เอียงหรือเบี่ยงเบนไปเล็กน้อย จะเกิดแรงหรือโมเมนต์ดึงกลับคืนสู่ตำแหน่งสมดุลเดิม
  • ตำแหน่งสมดุลนี้สอดคล้องกับจุดที่มี พลังงานศักย์ต่ำที่สุด
• สมดุลไม่เสถียร (Unstable Equilibrium):
  • เมื่อถูกรบกวนเพียงเล็กน้อย วัตถุจะเคลื่อนที่เตลิดหนีออกจากตำแหน่งสมดุลเดิมทันทีโดยไม่กลับมา
  • ตำแหน่งสมดุลนี้สอดคล้องกับจุดที่มี พลังงานศักย์สูงที่สุด
• สมดุลสะเทิน (Neutral Equilibrium):
  • เมื่อขยับวัตถุไปเล็กน้อย วัตถุยังคงอยู่ในสภาวะสมดุลใหม่ได้ต่อเนื่อง
  • พลังงานศักย์ของระบบมีค่าคงที่ ไม่เปลี่ยนแปลงตลอดแนวการเคลื่อนที่

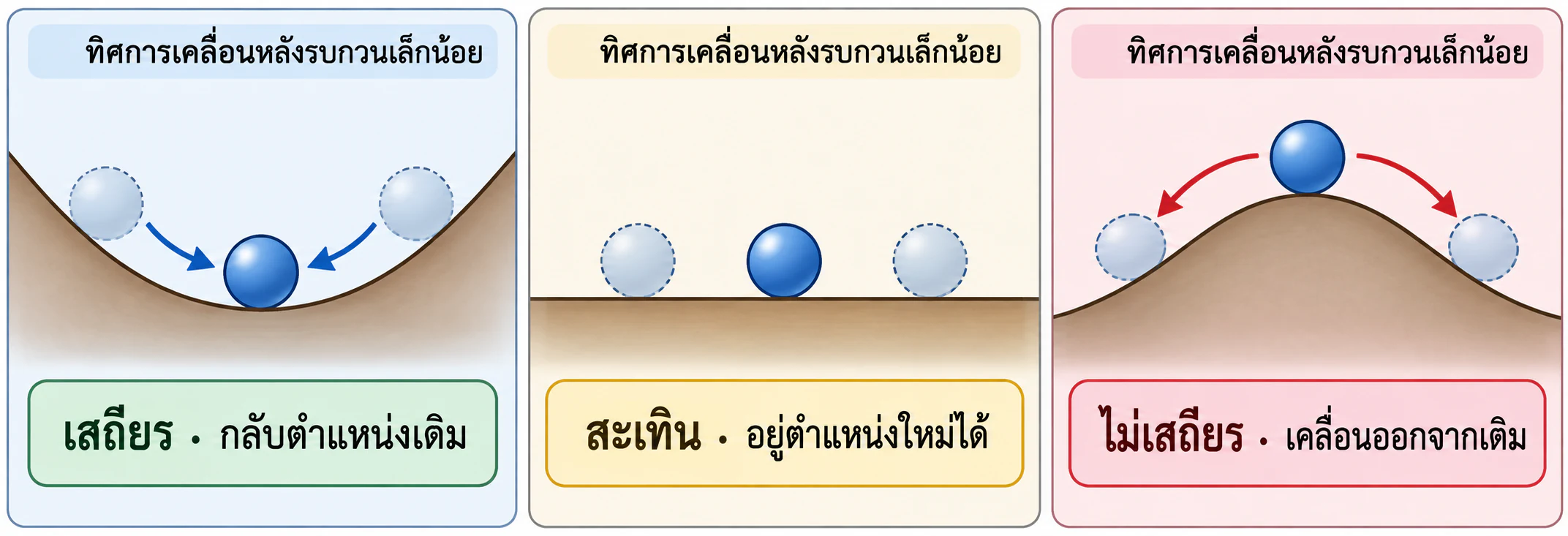

• จุดสังเกตสำคัญในภาพ:
  • ภาพรวมและสาระสำคัญ: ลูกบอลที่ก้นแอ่งโค้งเป็นสมดุลเสถียร (เคลื่อนกลับ), ลูกบอลบนพื้นราบเรียบเป็นสมดุลสะเทิน (สมดุลที่จุดใหม่), และลูกบอลบนยอดเนินโค้งเป็นสมดุลไม่เสถียร (กลิ้งตกออกจากเดิม)
  • ส่วนประกอบและสัญลักษณ์: สามสภาวะ: เสถียร, สะเทิน, ไม่เสถียร
  • ข้อจำกัดและการนำไปใช้: พิจารณาแรงดึงกลับและระดับพลังงานศักย์ของระบบเมื่อมีการรบกวนตำแหน่งเริ่มต้นเพียงเล็กน้อย

2. แนวดิ่งผ่านศูนย์ถ่วงต้องตกในพื้นที่รองรับ

• เกณฑ์การทรงตัวของวัตถุที่วางบนฐาน:

• เงื่อนไขการไม่ล้ม:
  • วัตถุที่วางอยู่บนฐานจะสามารถทรงตัวอยู่ได้ ตราบใดที่ เส้นแนวดิ่งที่ลากผ่านจุดศูนย์ถ่วง (CG) ยังคงตกลงภายในขอบเขตของพื้นที่ฐานรองรับ
• การเริ่มพลิกคว่ำ (Tipping):
  • เมื่อวัตถุเอียงจนกระทั่งเส้นแนวดิ่งผ่าน CG เคลื่อนพ้นขอบฐานรองรับ แรงโน้มถ่วงจะสร้างโมเมนต์หมุนคว่ำรอบขอบฐาน ทำให้วัตถุพลิกคว่ำลงหากไม่มีการลื่นไถลไปก่อน
• ปัจจัยเพิ่มความมั่นคง:
  • การขยายฐานรองรับให้กว้างขึ้น หรือการลดระดับจุดศูนย์ถ่วงให้ต่ำลง จะช่วยเพิ่มมุมเอียงวิกฤตก่อนที่วัตถุจะเริ่มคว่ำ

3. การเริ่มล้มเป็นขอบเขตของสมดุลสัมผัส

• การวิเคราะห์เชิงปริมาณ ณ สภาวะวิกฤตที่วัตถุกำลังจะเริ่มพลิกคว่ำ:

• สภาวะวิกฤตที่ขอบเริ่มล้ม:
  • ที่มุมเอียงวิกฤต เส้นแนวดิ่งผ่านจุดศูนย์ถ่วงจะพาดผ่านขอบหมุนของฐานรองรับพอดี ทำให้โมเมนต์ของน้ำหนักรอบขอบหมุนเป็นศูนย์ ณ ขณะนั้น
• กรณีวัตถุรูปทรงสี่เหลี่ยมสมมาตร:
  • กำหนดให้วัตถุมีฐานกว้าง $b$ และจุดศูนย์ถ่วงอยู่สูงจากฐานเป็นระยะ $h$
  • ขณะเอียงรอบขอบหมุน มุมเอียงวิกฤต $\phi$ สอดคล้องกับความสัมพันธ์: $$h \tan\phi = \frac{b}{2} \implies \tan\phi = \frac{b}{2h}$$
  • ข้อจำกัด: สูตรนี้ใช้ได้เฉพาะกรณีวัตถุแข็งเกร็งที่เอียงรอบขอบเดิมโดยไม่มีการลื่นไถลเกิดขึ้นก่อนเท่านั้น
