กราฟ x-t/v-t/a-t

กราฟการเคลื่อนที่ช่วยให้เห็นทั้งค่าขณะหนึ่งและการเปลี่ยนตลอดช่วง ความหมายไม่ได้อยู่ที่รูปร่างอย่างเดียว แต่ขึ้นกับแกน หน่วย ความชัน และพื้นที่ใต้กราฟ

พื้นฐานที่ใช้: อ่านพิกัดบนแกนตั้ง–นอนและหาความชัน $\Delta y/\Delta x$; ในกราฟนี้แกนนอนเป็นเวลา $t$ (s) และแกนตั้งต้องระบุปริมาณพร้อมหน่วย

เข้าใจเนื้อหาและเงื่อนไข

1. กราฟตำแหน่ง–เวลาอ่านความเร็วจากความชัน

• ความชันของกราฟตำแหน่ง–เวลา ($x-t$) บอกทิศและอัตราการเปลี่ยนตำแหน่ง:

• ความชันและความเร็ว:
  • ความเร็วเฉลี่ย: ความชันระหว่างสองจุดบนกราฟคือ $\Delta x/\Delta t$ เท่ากับความเร็วเฉลี่ยของช่วงนั้น
  • ความเร็วขณะหนึ่ง: ความชันของเส้นสัมผัส ณ จุดเวลาหนึ่งคือความเร็วขณะหนึ่ง
  • ทิศทางการเคลื่อนที่: เส้นชันบวกหมายถึงเคลื่อนทางบวก, เส้นชันลบหมายถึงเคลื่อนทางลบ, และเส้นราบหมายถึงหยุดนิ่งในกรอบนั้น
• ข้อควรระวังเรื่องพิกัด:
  • ตำแหน่งเทียบกับทิศทาง: ตำแหน่ง $x$ อาจมีค่าเป็นลบได้โดยไม่แปลว่ากำลังเคลื่อนที่ในทิศลบ ต้องพิจารณาความชันของกราฟ ไม่ใช่ดูเพียงว่าจุดอยู่เหนือหรือใต้แกน $x=0$

• จุดสังเกตสำคัญในภาพ:

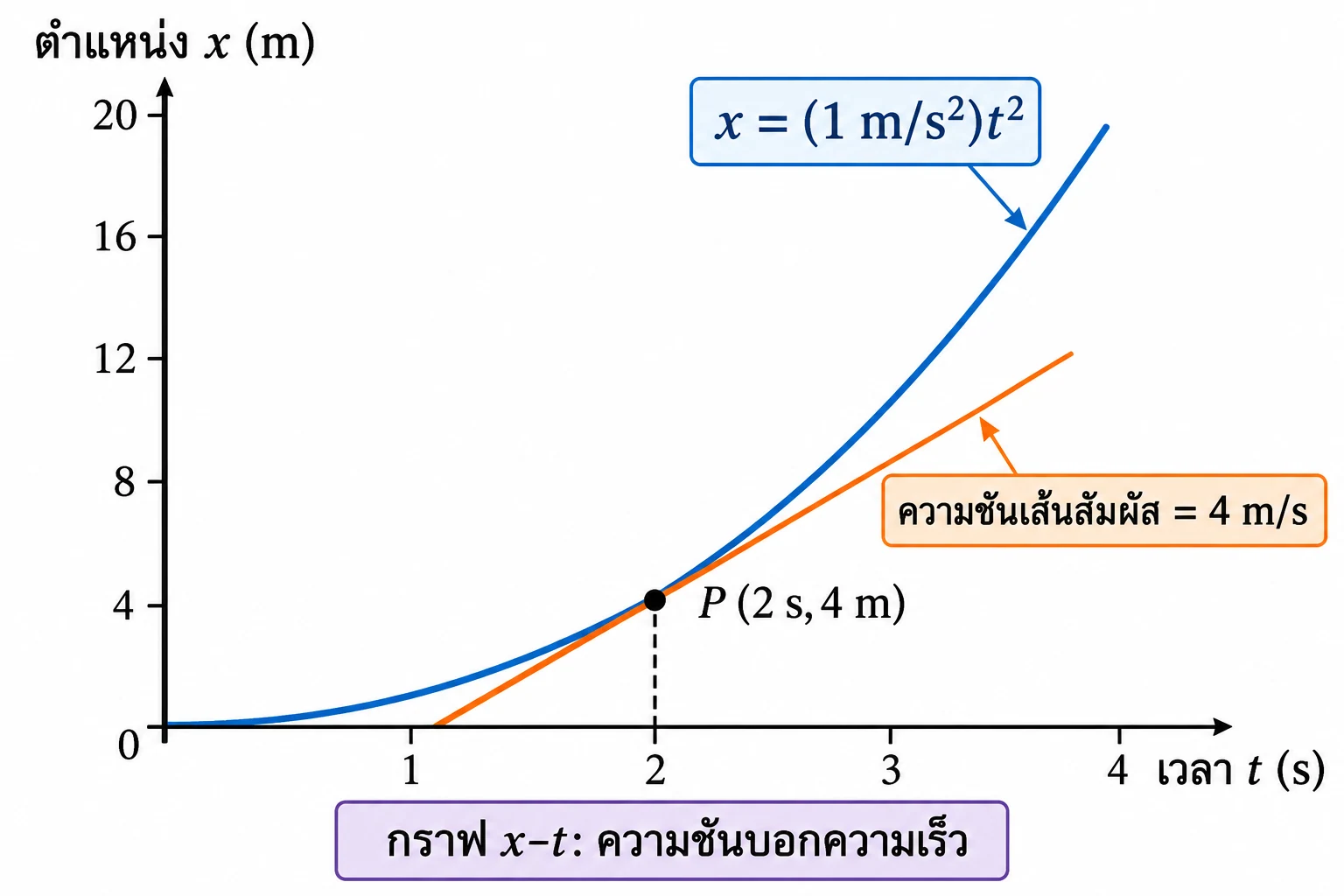

  • พิกัดและเส้นสัมผัส: กราฟตัวอย่าง $x = (1\,\mathrm{m/s^2})t^2$ แกนนอนเป็นเวลา แกนตั้งเป็นตำแหน่ง จุด $P$ อยู่ที่ $(2\,\mathrm{s}, 4\,\mathrm{m})$ เส้นสัมผัสผ่าน $(1\,\mathrm{s}, 0\,\mathrm{m})$ และ $(3\,\mathrm{s}, 8\,\mathrm{m})$
  • การแปลความหมาย: ความชันของเส้นสัมผัสที่ $t = 2\,\mathrm{s}$ เท่ากับ $4\,\mathrm{m/s}$ แสดงว่าความเร็วขณะหนึ่งมีค่า $4\,\mathrm{m/s}$
  • หลักการอ่าน: เมื่อกราฟ $x-t$ เป็นเส้นโค้ง ความเร็วขณะหนึ่งต้องอ่านจากความชันของเส้นสัมผัส

2. กราฟความเร็ว–เวลาให้ทั้งความเร่งและการกระจัด

• กราฟความเร็ว–เวลา ($v-t$) ให้ข้อมูลสำคัญทั้งจากความชันและพื้นที่ใต้กราฟ:

• ความชันและความเร่ง:
  • ความเร่งเฉลี่ย: ความชันกราฟ $v-t$ ระหว่างสองจุดเท่ากับความเร่งเฉลี่ย
  • ความเร่งขณะหนึ่ง: ความชันของเส้นสัมผัส ณ จุดเวลาใดให้ความเร่งขณะนั้น
• พื้นที่ใต้กราฟกับการเคลื่อนที่:
  • การกระจัด ($\Delta x$): พื้นที่แบบมีเครื่องหมายใต้กราฟ $v-t$ ในช่วงเวลาที่พิจารณาเท่ากับการกระจัด พื้นที่เหนือแกนเวลาเป็นบวก พื้นที่ใต้แกนเวลาเป็นลบและหักล้างกัน
  • ระยะทางรวม: ต้องบวกขนาดพื้นที่ทุกส่วน (คิดเสมือนพื้นที่ใต้กราฟ $|v|$) โดยอย่านำพื้นที่ใต้แกนเวลาไปหักออกจากระยะทาง

• จุดสังเกตสำคัญในภาพ:

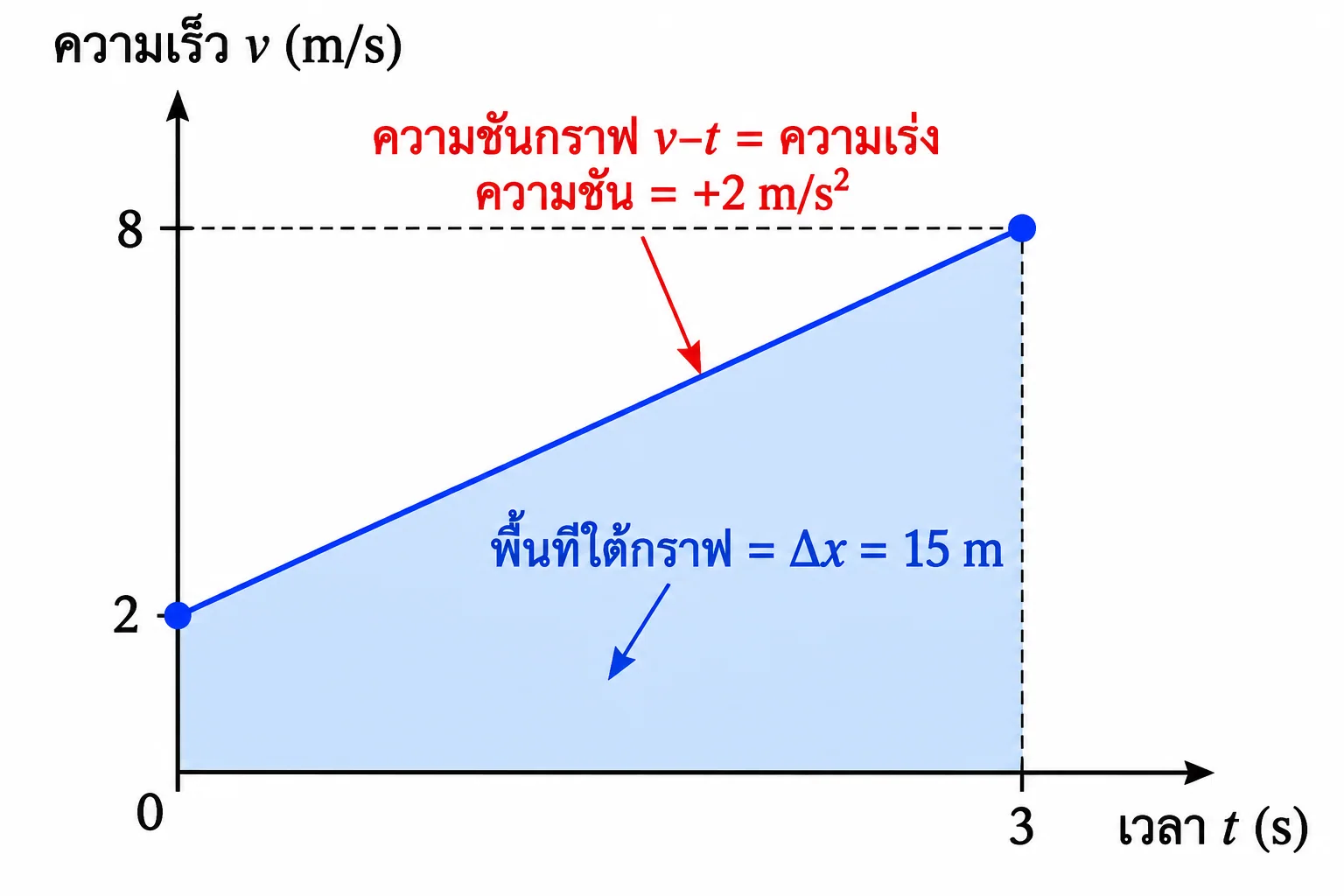

  • ข้อมูลจากกราฟ: ความเร็วเริ่มต้น $2\,\mathrm{m/s}$ ที่เวลา $t=0$ และเพิ่มเป็น $8\,\mathrm{m/s}$ ที่เวลา $t=3\,\mathrm{s}$
  • การวิเคราะห์: ความชันของเส้นตรงเท่ากับความเร่ง $+2\,\mathrm{m/s^2}$ และพื้นที่รูปสี่เหลี่ยมคางหมูแทนการกระจัด $\Delta x = 15\,\mathrm{m}$
  • ข้อสรุปเครื่องหมาย: พื้นที่เหนือแกนเวลาให้การกระจัดเป็นบวก ส่วนพื้นที่ใต้แกนเวลาให้การกระจัดเป็นลบ

3. กราฟความเร่ง–เวลาอ่านการเปลี่ยนความเร็วจากพื้นที่

• พื้นที่ใต้กราฟความเร่ง–เวลา ($a-t$) บ่งบอกการเปลี่ยนแปลงของความเร็ว:

• การแปลความหมายพื้นที่ใต้กราฟ:
  • การเปลี่ยนความเร็ว ($\Delta v$): พื้นที่แบบมีเครื่องหมายใต้กราฟ $a-t$ คือการเปลี่ยนความเร็ว $\Delta v$
  • กรณีความเร่งคงตัว: กราฟเป็นเส้นตรงราบขนานแกนเวลา พื้นที่ใต้กราฟเป็นรูปสี่เหลี่ยมผืนผ้า
• การตรวจสอบมิติและแกนกราฟ:
  • ไม่สลับหน้าที่: ความชันของตำแหน่งหรือความเร็วเปลี่ยนอย่างไรให้ดูจากกราฟต้นฉบับ ไม่สลับความหมายระหว่างความชันกับพื้นที่
  • ตรวจหน่วยก่อนคำนวณ: พื้นที่ $v-t$ มีหน่วย $(\mathrm{m/s})(\mathrm{s}) = \mathrm{m}$ (การกระจัด); ส่วนพื้นที่ $a-t$ มีหน่วย $(\mathrm{m/s^2})(\mathrm{s}) = \mathrm{m/s}$ (การเปลี่ยนความเร็ว) ถ้าคำตอบพื้นที่ $a-t$ มีหน่วยเป็นเมตรแสดงว่าอ่านแกนผิด

• จุดสังเกตสำคัญในภาพ:

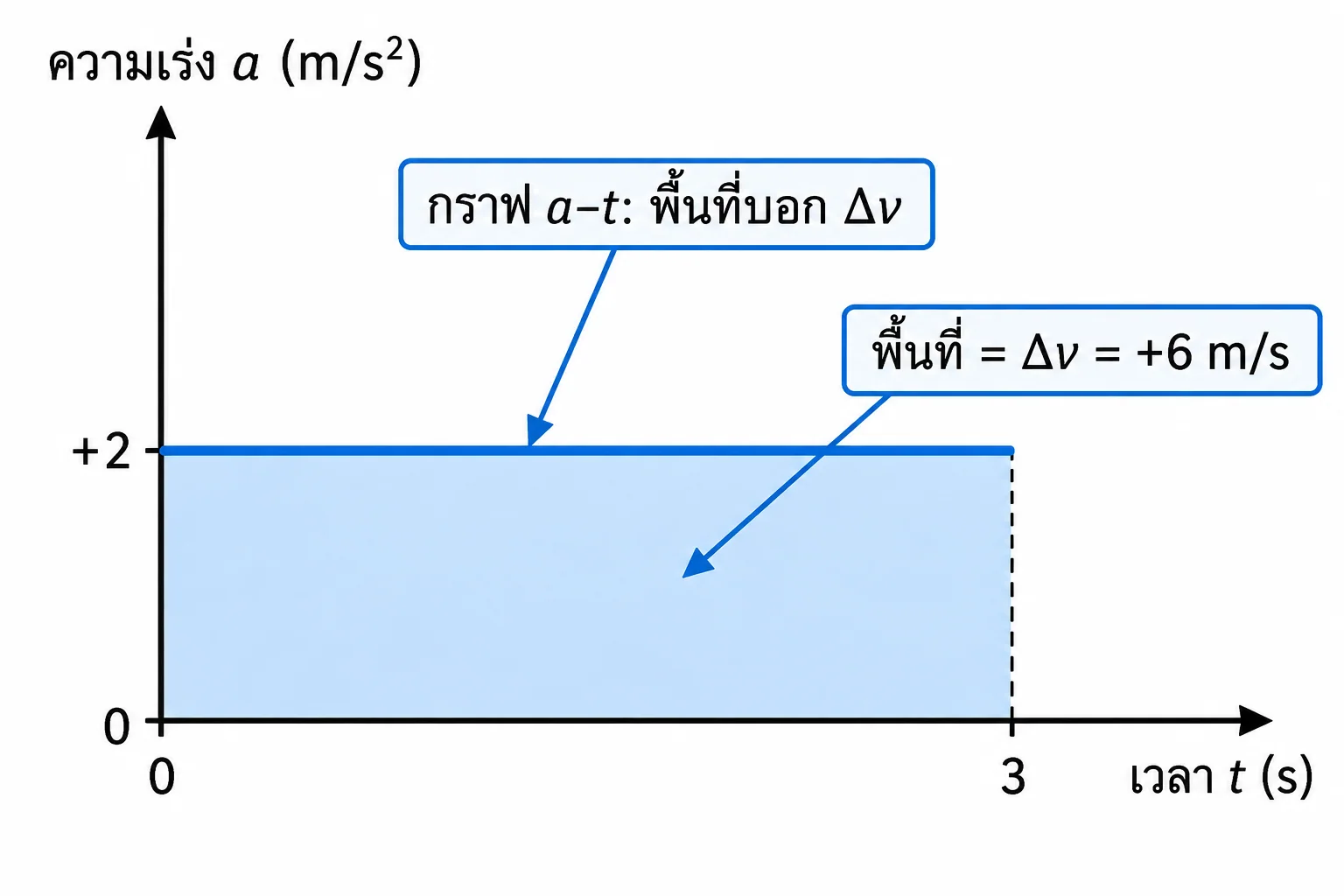

  • พารามิเตอร์ของกราฟ: เส้นแนวนอนแสดงความเร่งคงตัว $a = +2\,\mathrm{m/s^2}$ ตั้งแต่เวลา $t = 0$ ถึง $3\,\mathrm{s}$
  • ผลการคำนวณพื้นที่: พื้นที่รูปสี่เหลี่ยมเหนือแกนเวลาคำนวณได้ $(2\,\mathrm{m/s^2}) \times (3\,\mathrm{s}) = +6\,\mathrm{m/s}$
  • ความหมายเชิงกายภาพ: ความเร่งคงตัว $+2\,\mathrm{m/s^2}$ ในเวลา $3\,\mathrm{s}$ ทำให้ความเร็วเปลี่ยนไป $\Delta v = +6\,\mathrm{m/s}$
