กล้องจุลทรรศน์และขนาดภาพ

เมื่อเห็นภาพเซลล์ที่ขยายใหญ่ขึ้น ต้องแยกให้ได้ว่า “ใหญ่ขึ้น” หมายถึงกำลังขยาย หรือเห็นรายละเอียดแยกจากกันได้ดีขึ้นซึ่งเป็นความละเอียด และคำนวณขนาดจริงจากภาพโดยใช้หน่วยเดียวกัน

พื้นฐานที่ใช้: การแปลงหน่วยความยาว เช่น 1 mm = 1,000 µm และการอ่านสเกลบาร์

เข้าใจเนื้อหาและเงื่อนไข

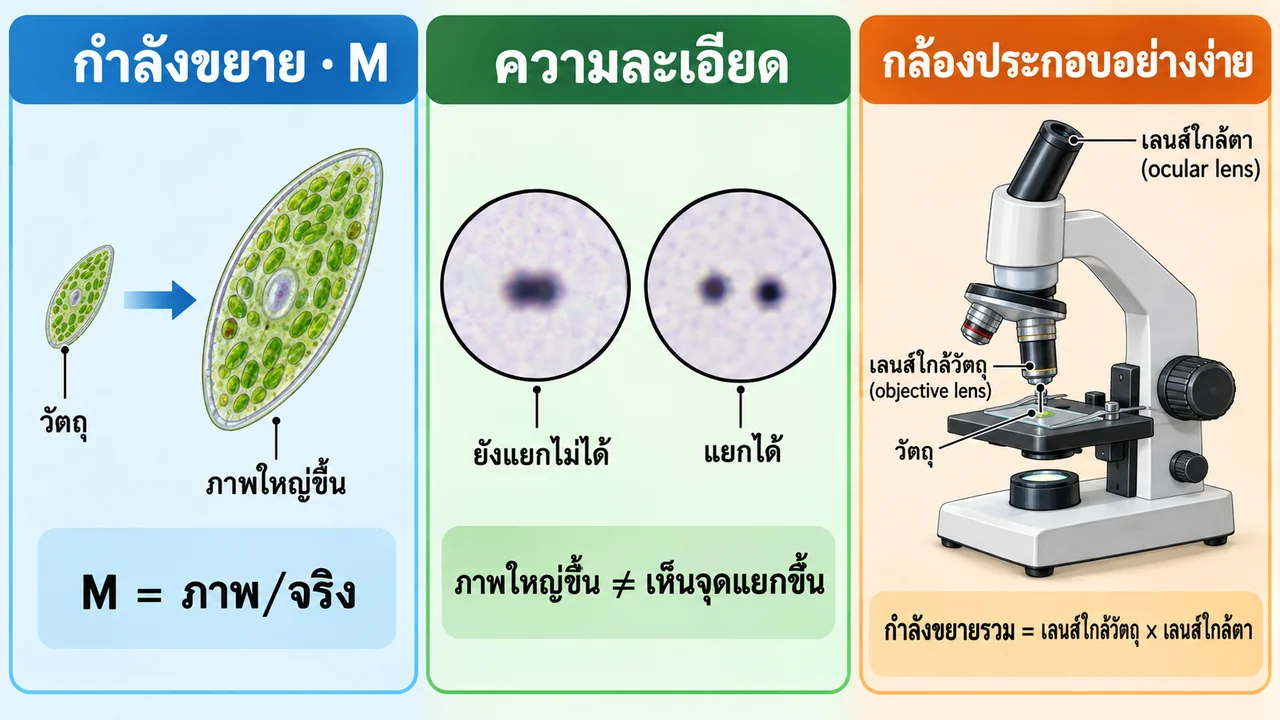

1. กำลังขยายกับความละเอียดตอบคนละคำถาม

• กล้องจุลทรรศน์ทำหน้าที่สองด้านที่ต้องแยกแยะออกจากกันอย่างชัดเจน

• ความแตกต่างของสองคุณสมบัติ:
  • กำลังขยาย (Magnification): อัตราส่วนที่ภาพมีขนาดใหญ่กว่าวัตถุจริง ($M = \text{ขนาดภาพ} / \text{ขนาดจริง}$)
  • กำลังแจกแจง / ความละเอียด (Resolving power / Resolution): ระยะห่างที่น้อยที่สุดระหว่างจุดสองจุดที่กล้องยังคงแยกเห็นเป็นสองจุดได้ชัดเจน
  • ข้อจำกัดสำคัญ: การเพิ่มกำลังขยายเพียงอย่างเดียวโดยไม่เพิ่มความละเอียด (Empty magnification) จะได้เพียงภาพขยายที่เบลอและไม่เห็นรายละเอียดใหม่
• ขีดจำกัดทางฟิสิกส์:
  • กำลังแจกแจงถูกจำกัดโดยความยาวคลื่นของแสง (กล้องจุลทรรศน์ใช้แสงมีขีดจำกัดที่ประมาณ 0.2 $\mu\text{m}$) ขณะที่ลำอิเล็กตรอนมีความยาวคลื่นสั้นกว่ามาก จึงให้กำลังแจกแจงสูงกว่าในระดับนาโนเมตร

• จุดสังเกตสำคัญในภาพ:
  • ภาพรวม: เปรียบเทียบภาพที่กำลังขยายสูงแต่ความละเอียดต่ำ (เบลอ) กับภาพที่ความละเอียดสูง (แยกจุดได้ชัด)
  • ส่วนประกอบและสัญลักษณ์: จุดสองจุดที่อยู่ชิดกัน แสดงระยะต่ำสุดที่แยกแยะได้ ($d$)
  • ข้อจำกัดของภาพจำลอง: เป็นภาพ schematic เพื่ออธิบายมโนทัศน์กำลังแจกแจง

2. คำนวณกำลังขยายและขนาดจริงให้หน่วยตรงกัน

• การคำนวณขนาดเซลล์ต้องรักษาความถูกต้องของหน่วยวัดตลอดขั้นตอน

• สูตรพื้นฐาน:
  • $\text{กำลังขยายรวม} = \text{กำลังขยายเลนส์ใกล้ตา} \times \text{กำลังขยายเลนส์ใกล้วัตถุ}$
  • $\text{ขนาดจริงของวัตถุ (Actual size)} = \frac{\text{ขนาดภาพที่วัดได้ (Image size)}}{\text{กำลังขยายรวม (Magnification)}}$
• การแปลงหน่วยวัดทางชีววิทยา:
  • $1 \text{ mm} = 1,000 \; \mu\text{m}$
  • $1 \; \mu\text{m} = 1,000 \text{ nm}$
  • ต้องแปลงหน่วยของขนาดภาพและขนาดจริงให้อยู่ในหน่วยเดียวกันก่อนนำไปหารหรือเทียบอัตราส่วนเสมอ

3. ใช้สเกลบาร์แทนกำลังขยายเมื่อภาพถูกปรับขนาด

• การระบุสเกลบาร์บนภาพถ่ายเป็นมาตรฐานที่เชื่อถือได้สูงสุดในทางวิทยาศาสตร์

• ข้อได้เปรียบของ Scale bar:
  • ตัวเลข “$\times 400$” ที่ระบุในตำราจะคลาดเคลื่อนทันทีหากภาพถูกย่อ ขยาย หรือแสดงผลบนหน้าจอต่างขนาด
  • แถบสเกลบาร์ (Scale bar) จะย่อ-ขยายไปพร้อมกับตัวภาพเสมอ ทำให้คำนวณขนาดจริงได้ถูกต้องคงเดิม

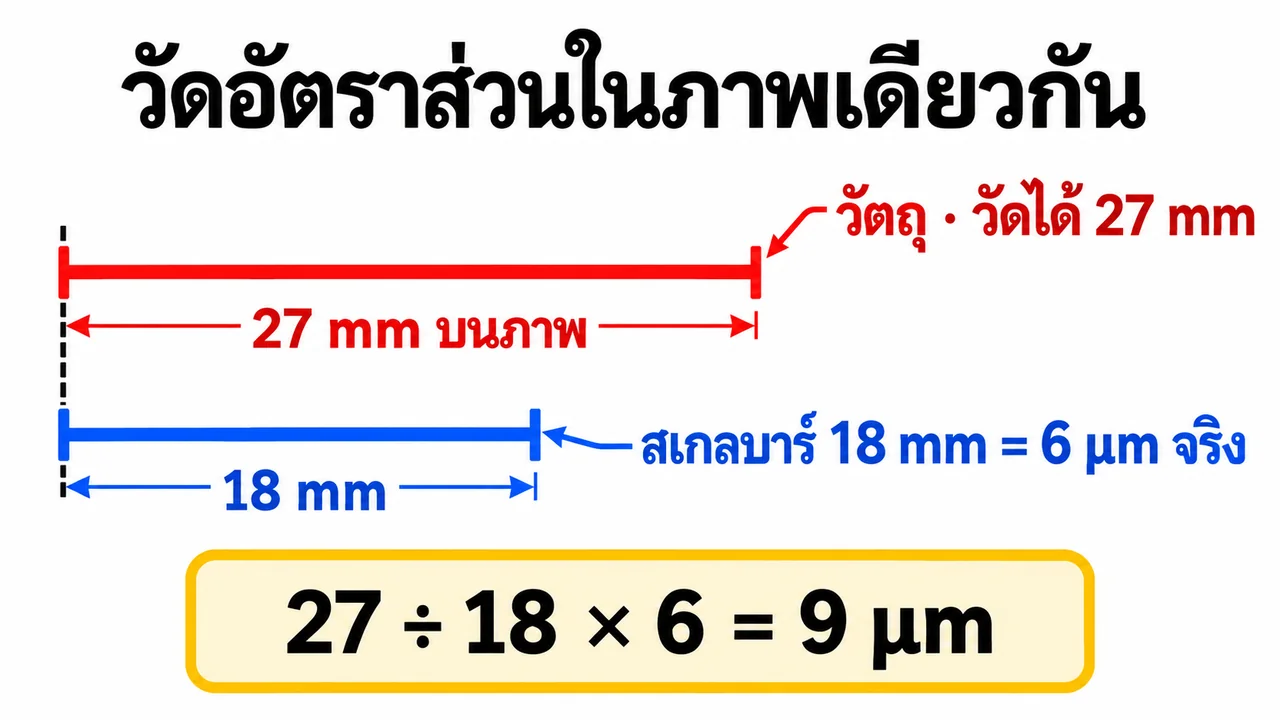

• วิธีคำนวณจาก Scale bar:
  • วัดความยาวของแถบสเกลบาร์บนภาพด้วยไม้บรรทัด
  • เทียบบัญญัติไตรยางศ์: $\text{ขนาดจริงของวัตถุ} = \text{ขนาดวัตถุบนภาพ} \times \left(\frac{\text{ค่าจริงของสเกลบาร์}}{\text{ความยาวสเกลบาร์ที่วัดได้บนภาพ}}\right)$

• จุดสังเกตสำคัญในภาพ:
  • ภาพรวม: การใช้ไม้บรรทัดวัดความยาวแถบสเกลบาร์และเซลล์บนภาพถ่าย
  • ส่วนประกอบและสัญลักษณ์: แถบสเกลระบุ $10 \; \mu\text{m}$ เทียบกับความยาวไม้บรรทัดบนกระดาษ
  • ข้อจำกัดของภาพจำลอง: แสดงขั้นตอนเชิงคณิตศาสตร์ ตัวเลขตัวอย่างขึ้นอยู่กับสเกลจำลองของภาพ
